一上海伟肯变频器测试系统简介

　　伟肯是全球当先的变频驱动产品专业造作商，，，，，，，芬兰伟肯集团一贯致力于为用户提供高品质的产品和专家驱动解决规划。。。。。。。。先进的产品与技术使伟肯占有自成一家的市场职位。。。。。。。。时至今日，，，，，，，伟肯已成为全球成长最快的造作商之一。。。。。。。。

　　上海伟肯变频器作为伟肯中国沉要的一部门，，，，，，，业务遍及冶金，，，，，，，起沉，，，，，，，矿山开采，，，，，，，船舶造作，，，，，，，石油石化，，，，，，，造浆与造纸，，，，，，，能源与电力及水处置等多个领域，，，，，，，并在沉点指标行业逐步成长为主流品牌。。。。。。。。

　　本伟肯变频器测试系统用于防爆变频器测试平台使用，，，，，，，电机功率2.2MW，，，，，，，电压3.3/6/10KV，，，，，，，电机遇过载1.5倍运杏祝。。。。。。。测试变频器输入和输出测电流，，，，，，，电压总共6个回路的数据。。。。。。。。重要测试电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、峰值电压、峰值电流、峰值因数、谐波丈量、扭矩和转速。。。。。。。。

二伟肯变频器测试系统道理框图

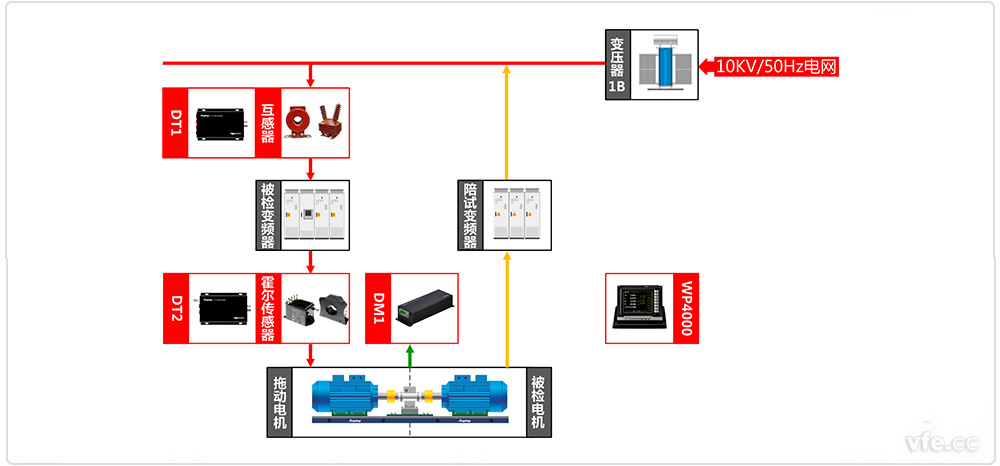

伟肯变频器测试系统道理框图

　　变频器输入侧由2台电压互感器、3台电流互感器、3台DT222B数字变送器组成变频器输入侧电量的测试系统;变频器输出侧由2台高精度霍尔电压传感器、3台高精度霍尔电流传感器、3台DT333B数字变送器组成变频器输出侧电量的测试系统;由一套DM300散布式测试系统(含DM4022双通路频率测试子站一台、DMC300数字主机一台)和动态扭矩转速传感器实现扭矩与转速等测试。。。。。。。。所有丈量数据在线高速传输至操作台的WP4000变频功率分析仪。。。。。。。。

　　本规划凭据现场对测试要求，，，，，，，选取低成本的互感器和霍尔传感器，，，，，，，实现测试的同时极大的节俭了大量成本。。。。。。。。

三伟肯变频器试验测试设备配置表

测点	设备名称	型号	数量	备注
DT1	数字变送器	DT222B	3
DT2	数字变送器	DT333B	3
DM1	散布式测试系统	DM300	1	含DM4022一台、DMC300一台
	变频功率分析仪	WP4000	1

---
