在变频电传动系统中，，，，，，，电机及变频器的电参量测试最佳规划是直接选取SP系列变频功率传感器及WP4000变频功率分析仪。。。。。然而，，，，，，，基于价值等因数的思考，，，，，，，仍有不罕用户选择价值较为便宜的霍尔电流传感器。。。。。由于分歧型号的霍尔电流传感器输出信号类型分歧（电压型或电流型），，，，，，，幅值分歧，，，，，，，所以功率分析仪的功率单元选型与霍尔电流传感器匹配至关沉要。。。。。量程不匹配，，，，，，，将会大幅度降低仪器及传感器的丈量精度。。。。。

一霍尔电流传感器与DT数字变送器选型概述

　　WP4000变频功率分析仪的功率单元（DT数字变送器）拥有多种型号，，，，，，，能够与分歧类型、分歧幅值的霍尔电流传感器实现较好的匹配，，，，，，，使传感器及仪器的机能得到应有的阐扬。。。。。
霍尔电流传感器凭据工作道理分歧分为开环式霍尔电流传感器和关环式霍尔电流传感器。。。。。通常而言，，，，，，，开环式霍尔电流传感器的带宽较窄，，，，，，，精度较低，，，，，，，线性度较差，，，，，，，输出多为电压信号；；；；；；；；关环式霍尔电流传感器带宽较宽，，，，，，，精度相对较高，，，，，，，线性度较好，，，，，，，输出多为电流信号。。。。。
　　以DT数字变送器为功率单元的WP4000变频功率分析仪与霍尔电流传感器组成的测试系统道理如下图：

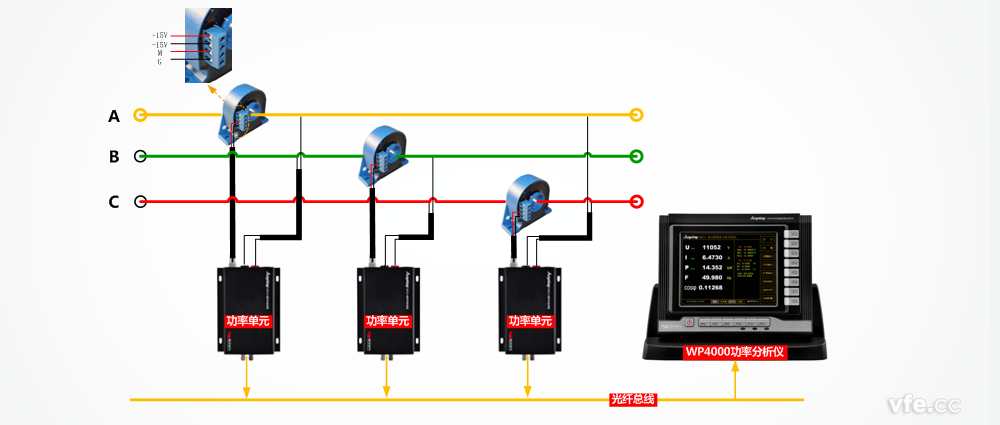

图1. WP4000变频功率分析仪与霍尔电流传感器组成的测试系统道理图

　　每台WP4000可衔接1~6个DT数字变送器，，，，，，，DT数字变送器当场装置在霍尔电流传感器左近，，，，，，，电压端子直接衔接被测回路。。。。。DT数字变送器每个电压或电流通路均配置了8个自动无缝转换的量程。。。。。
　　如果电压通路量程为1280V。。。。。对于输出电压型的霍尔电流传感器，，，，，，，数字变送器选择DT11X型。。。。。
　　X=3，，，，，，，量程配置为：200mV/400mV/800mV/1.6V/3.2V/6.4V/12.8V/25.6V；；；；；；；；
　　X=4，，，，，，，量程配置为：2mV/4mV/8mV/16mV/32mV/64mV/128mV/256mV；；；；；；；；
　　X=5，，，，，，，量程配置为：10mV/20mV/40mV/80mV/160mV/320mV/640mV/1280mV。。。。。
　　选择相宜的型号，，，，，，，险些能够与所有电压输出型霍尔电流传感器进行最佳量程匹配。。。。。
　　对于电流输出型的霍尔电流传感器，，，，，，，数字变送器选择DT21X型。。。。。
　　X=2，，，，，，，量程配置为：50mA/100mA/200mA/400mA/800mA/1.6mA/3.2A/6.4A；；；；；；；；
　　X=3，，，，，，，量程配置为：10mA/20mA/40mA/80mA/160mA/320mA/640mA/1.28A；；；；；；；；
　　X=4，，，，，，，量程配置为：200μA /400μA /800μA/1.6mA/3.2mA/6.4mA/12.8mA/25.6mA。。。。。
　　选择相宜的型号，，，，，，，险些能够与所有电流输出型霍尔电流传感器进行最佳量程匹配。。。。。
　　以下以LEM公司的霍尔电流传感器为例。。。。。

二电压输出型霍尔电流传感器的量程匹配

　　LEM公司电压输出型的霍尔电流传感器有好多类型，，，，，，，如果电压通路量程为1280V，，，，，，，我们来举例配置相应DT数字变送器来匹配相应电压输出型霍尔电流传感器。。。。。

01HO系列开环式霍尔电流传感度量程匹配

　　HO系列开环式霍尔电流传感器输出为电压型，，，，，，，如果电流通路选取HO 10-P（输出为0.8V），，，，，，，数字变送器能够选择DT115；；；；；；；；HOP 300-SB、HOP 1000-SB（输出为4V）则能够选择DT113。。。。。

02HTR系列开环式霍尔电流传感度量程匹配

　　HTR系列开环式霍尔电流传感器输出均为4V，，，，，，，如果电流通路选取HTR系列开环式霍尔电流传感器，，，，，，，数字变送器能够选择DT113与之匹配。。。。。

01HTFS系列开环式霍尔电流传感度量程匹配

　　HTFS系列开环式霍尔电流传感器输出均为1.25V，，，，，，，如果电流通路选取HTFS系列开环式霍尔电流传感器，，，，，，，数字变送器能够选择DT113与之匹配。。。。。

04HTA系列开环式霍尔电流传感度量程匹配

　　HTA系列开环式霍尔电流传感器输出为4V或者10V，，，，，，，如果电流通路选取HTA系列开环式霍尔电流传感器，，，，，，，无论输出4V或者10V的HTA系列开环式霍尔电流传感器，，，，，，，数字变送器均能够选择DT113。。。。。

05HAC系列开环式霍尔电流传感度量程匹配

　　HAC系列开环式霍尔电流传感器输出为4V，，，，，，，如果电流通路选取HTA系列开环式霍尔电流传感器，，，，，，，能够配置DT113与之匹配。。。。。

06HASS系列开环式霍尔电流传感度量程匹配

　　HASS系列开环式霍尔电流传感器输出为0.625V，，，，，，，如果电流通路选取HTA系列开环式霍尔电流传感器，，，，，，，数字变送器能够选择DT115与之匹配。。。。。

07HAS系列开环式霍尔电流传感度量程匹配

　　HAS系列开环式霍尔电流传感器输出为4V，，，，，，，如果电流通路选取HTA系列开环式霍尔电流传感器，，，，，，，数字变送器能够选择DT113与之匹配。。。。。

08HTB系列开环式霍尔电流传感度量程匹配

　　HTB系列开环式霍尔电流传感器输出为4V，，，，，，，如果电流通路选取HTA系列开环式霍尔电流传感器，，，，，，，数字变送器能够选择DT113与之匹配。。。。。

09HTY系列开环式霍尔电流传感度量程匹配

　　HTY系列开环式霍尔电流传感器输出为4V，，，，，，，如果电流通路选取HTA系列开环式霍尔电流传感器，，，，，，，数字变送器能够选择DT113与之匹配。。。。。

10LAS系列开环式霍尔电流传感度量程匹配

　　LAS系列开环式霍尔电流传感器输出为0.625V，，，，，，，如果电流通路选取HTA系列开环式霍尔电流传感器，，，，，，，数字变送器能够选择DT115与之匹配。。。。。

三电流输出型霍尔电流传感器的量程匹配

　　LEM公司电流输出型的霍尔电流传感器蕴含LF系劣注LA系劣注LT系劣注LV系列等等，，，，，，，如果电压通路量程为1280V，，，，，，，别离举例配置相应的DT数字变送器来匹配相应电流输出型霍尔电流传感器。。。。。

01LF系列关环式霍尔电流传感度量程匹配

　　LF系列关环式霍尔电流传感器输出根基在100mA～400mA之间，，，，，，，如果电流通路选取LF505-S（100mA），，，，，，，相应能够配置DT213数字变送器。。。。。LF306-S（输出为150mA）、LF205-S（输出为100mA）、LF2005-S（输出为400mA）均能够选取DT213数字变送器。。。。。

02LA系列关环式霍尔电流传感度量程匹配

　　如果电流通路选取LA25-NP（输出25mA），，，，，，，能够选择配置DT214数字变送器；；；；；；；；LA100-P（输出50mA）、LA200-P（输出为100mA）、LA125-P（输出125mA）均能够选择配置DT213数字变送器。。。。。

03LT系列关环式霍尔电流传感度量程匹配

　　LF 210-S(输出为100mA)、LF 305-S（输出为150mA）、LT 10000-S（输出为1000mA）、LT 1005-S（输出为200mA）、LT 2000-S（输出为400mA）均能够选取均能够选取DT213数字变送器与之匹配。。。。。

04LV系列关环式霍尔电流传感度量程匹配

　　LV 25-1000（输出为25mA）能够配置DT214；；；；；；；；LV 200-AW/2/SP1（输出为100mA）、LV 100（输出为50mA）能够配置DT213数字变送器。。。。。

---
